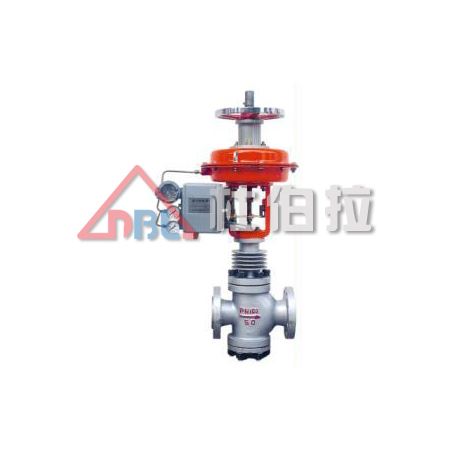

產品：
氣動薄膜雙座調節閥
規格：
ZXN型氣動薄膜調節閥(雙座)
用途：
氣動薄膜雙座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。
材質：
鑄鋼，不銹鋼

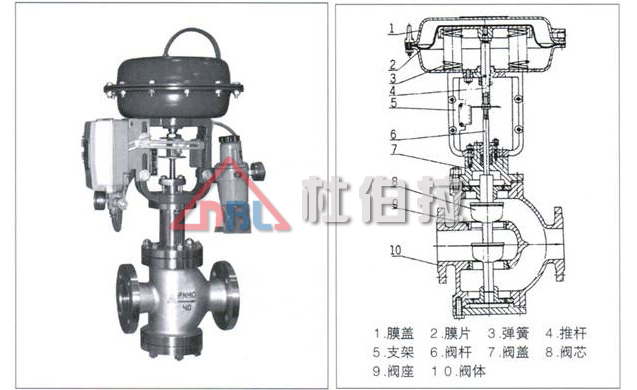

■ ZXN型氣動薄膜調節閥(雙座)概述

       ZXN型氣動薄膜調節閥(雙座)[ZXN型新系列氣動薄膜直通雙座調節閥]采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。

       本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN25～400。適用流體溫度由-250℃～+560℃范圍內多種檔次。泄漏量標準有Ⅱ級或Ⅳ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。


■ ZXN型氣動薄膜調節閥(雙座)特點

·頂、底雙導向雙座調節閥．工作時穩定性好。
·有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
·閥體按流體動力學原理設計的等截面低流阻流道，額定流量系數大。
·不平衡力小，允許使用壓差較大。
·執行機構采用多彈簧結構，高度減小30%、重量減輕30％。
·可調范圍大，固有可調比為50。
·ZXNV型波紋管密封調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
·ZXNJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。



■ ZXN型氣動薄膜調節閥(雙座)主要零件材料

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
軟密封閥芯：增強聚四氟乙烯


■ ZXN型氣動薄膜調節閥(雙座)規格與技術參數

公稱通徑 DN(mm)253240506580100125150200
額定流量系數Kv12.119.430.348.375.9121193.6302.5484759
1117.627.54469.3110176275440693
額定行程L(mm)16254060
膜片有效面積Ae(cm2)2804006001000
公稱壓力PN(MPa)1.0、1.6、4.0、6.4
固有流量特性直線、等百分比
固有可調比50
信號范圍Pr(kPa)20～100、40～200、20～60、60～100、80～240
氣源壓力Ps(MPa)0.14～0.4
允許泄漏量(l/h)Ⅱ級（5×10-3×閥額定容量）   Ⅳ級（10-4×閥額定容量）
工作溫度t
(℃)		常溫型-20～200、-40～250、-60～250
散熱型-40～450、-60～450
高溫型450～560
低溫型-60～-100、-100～-200、-200～-250

﹡本產品性能指標貫徹GB/T4213-92標準

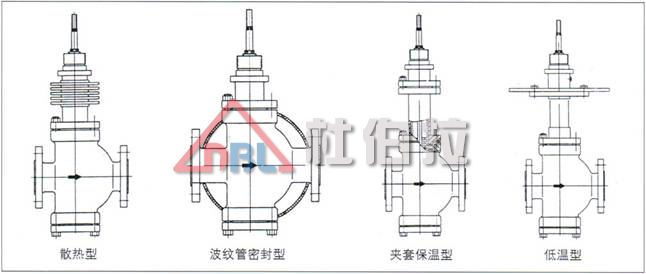

■ ZXN型氣動薄膜調節閥(雙座)閥體及上閥蓋型式

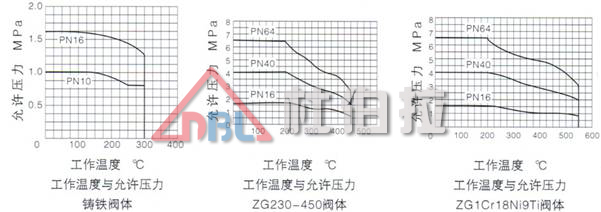

■ ZXN型氣動薄膜調節閥(雙座)閥體及閥芯材料選擇

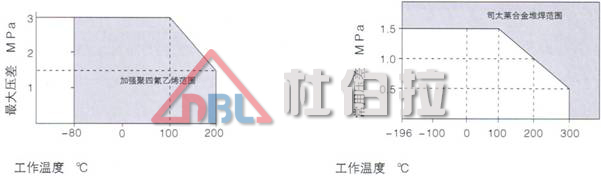

軟閥座型  工作溫度與最大壓差范圍                             司太萊合金堆焊閥座 工作溫度與常用壓差范圍


■ ZXN型氣動薄膜調節閥(雙座)允許壓差

氣關式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm2)2804006001000
信號范圍Pr(kPa)20-10040-20020-10040-20020-10040-20020-10040-200
氣源壓力Ps(MPa)0.140.250.140.250.140.250.140.25
需配附件-P-P-P-P
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)		25255.576.40





3232

6.166.40



4025

5.576.40



32

6.166.40



40

4.906.40



5032

6.166.40



40

4.906.40



50

3.906.40



6565



4.486.40

8050



3.906.40

65



4.486.40

80



3.626.40

10065



4.486.40

80



3.626.40

100



2.896.40

125125





3.856.40
150100





2.896.40
125





3.856.40
150





3.206.40
200125





3.856.40
150





3.206.40
200





1.604.81

﹡P：閥門定位器
﹡﹡對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。


■ ZXN型氣動薄膜調節閥(雙座)允許壓差

氣開式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm2)2804006001000
信號范圍Pr(kPa)20-10040-20020-10040-20020-10040-20020-10040-200
氣源壓力Ps(MPa)0.140.250.140.250.140.250.140.25
需配附件-P-P-P-P
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)		25255.576.40





3232

6.166.40



4025

5.576.40



32

6.166.40



40

4.906.40



5032

6.166.40



40

4.906.40



50

3.906.40



6565



4.486.40

8050



3.906.40

65



4.486.40

80



3.636.40

10065



4.486.40

80



3.636.40

100



2.906.40

125125





3.856.40
150100





2.906.40
125





3.856.40
150





3.206.40
200125





3.856.40
150





3.206.40
200





1.606.40

﹡P：閥門定位器
﹡﹡對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。

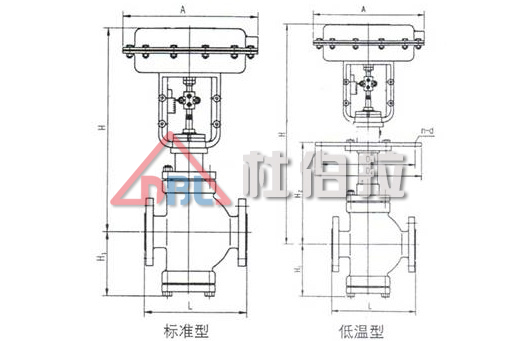

■ ZXN型氣動薄膜調節閥(雙座)外形尺寸及重量

單位：mm

公稱通徑（DN）253240506580100125150200
φA282308394498
LPN16160180200230290310350400480600
PN64230260260300340380430500550650
H1PN1691108128135150185202225303340
PN4091108118135150185202225303340
PN64120132137159179205253266288376
H普
通
型		PN16376414424440548583583743853857
PN40376414424440548583583743853857
PN64397453440474567602663752809897
高溫型50654455457069770871386810031061
波紋管型4464874995586907047118549981042
低溫型普通型高度+（700～1000）
重
量
(Kg)		普
通
型		PN1624253033607388140168224
PN4024253033507388140176235
PN64272838427692108160203325
高溫型25263135637792147176235
波紋管型283139437396122178213279
低溫型普通型重量增加（10～20）%
低
溫
型		φD3260285305340370405460525590700
φD4290315335370400435490555630740
螺栓孔
n-d		8-
φ14		8-
φ14		8-
φ16		10-
φ16		10-
φ16		10-
φ16		12-
φ18		14-
φ18		16-
φ18		18-
φ18



■ ZXN型氣動薄膜調節閥(雙座)連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84
                        鑄鐵法蘭按GB9113-88、JB/T79-94
·法蘭密封面形式：PN10、PN16為凸面；
                                    PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·氣動薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
  如：ANSI、JIS、JPI等標準。


■ ZXN型氣動薄膜調節閥(雙座)訂貨須知

  訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求

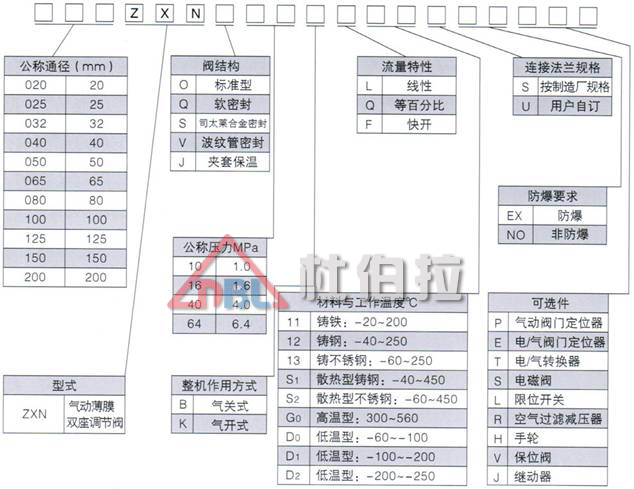

■ ZXN型氣動薄膜調節閥(雙座)型號
