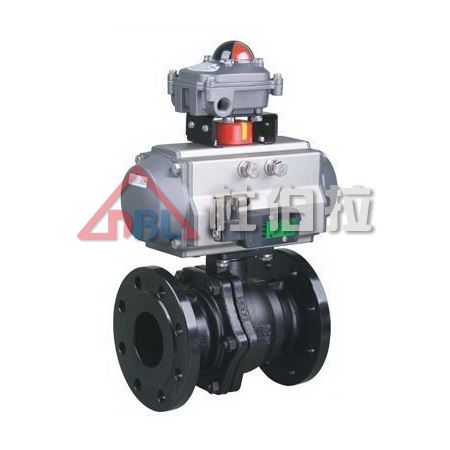

氣動球閥產品概述
氣動球閥是一種(球體)繞垂直于通道軸旋轉90o的閥門,其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和O型閥結構組成,配用附件電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)或電-氣閥門定位器,實現對工藝管路中流體介質的自動調節控制或二位切斷控制。
氣動球閥產品特點
1.氣動球閥流體阻力小,是所有閥類中流體阻力最小的一種,啟閉迅速方便,以壓縮空氣為動力,通過活塞齒條,齒輪的機械傳動閥桿,以角行程輸出的扭矩轉動球體0~90o,就能快速完成啟閉動作或調節動作。球芯通道平整光滑,不易沉積介質,可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元;
2.采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA ?DC或4-20mA ?DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,改變球芯的旋轉角度,可實現比例調節動作。
3.采用電磁換向閥、閥位回訊器,以AC220V或DC24V電源電壓和壓縮空氣作動力,實現對流體介質的快速二位切斷控制。
4.GT型、AT型或AW型氣動執行機構采用活塞式氣缸及曲臂轉換結構,輸出力矩大,體積精小,采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸,無油潤滑,磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑,確保傳動軸不摩損。
氣動球閥產品結構
產品名稱 | 氣動球閥、氣動O型切斷閥、氣動調節球閥 | |||
作用形式 | 二位切斷型、比例調節型 | |||
連接形式 | 法蘭式、對夾式、管螺紋式 | |||
結構形式 | O型浮動球式 | O型固定球式 | ||
閥座形式 | 軟質密封 | 硬質合金密封 | 軟質密封 | 硬質合金密封 |

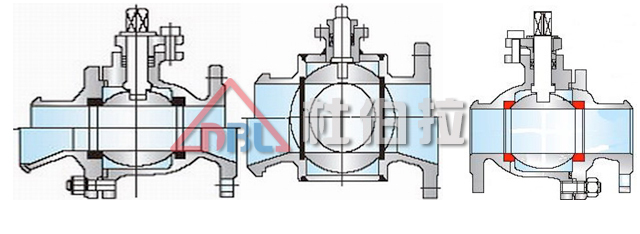

1.O型浮動球式結構;軟質閥座:雙斜面彈性(聚四氟乙烯或?qū)ιW聚苯)閥座密封圈。
硬質閥座:采用圓柱形彈簧加載的金屬(硬質合金鋼)硬密封圈閥座。
有效的降低了球與密封圈之間的磨擦系數,減少了操作力矩。當介質壓力較小時,密封圈與球體接觸面較小,故有較大的密封比壓,確保可靠密封,當介質壓力較大時,密封圈與球體接觸面積也相應增大,故閥座密封圈能承受較大的介質推力而不會損壞,確??煽棵芊?。

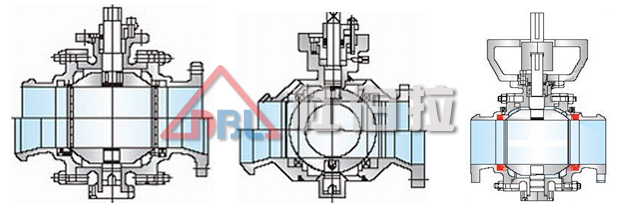

2。O型固定球式結構;軟質閥座:雙斜面彈簧加載(聚四氟乙烯或?qū)ιW聚苯)彈性閥座密封圈。
硬質閥座:采用圓柱形彈簧或波形彈簧預載的補嘗性可動金屬(硬質合金鋼)硬密封閥座。
具有密封預緊力設計合理,密封性能可靠,根據壓力大小,介質性質及密封要求的不同可選擇進口密封結構、出口密封結構或進出口雙密封結構。球體由安裝在閥體上的上下兩個軸承支持,球體的位置固定,密封作用是靠彈簧和介質壓力推動閥座實現,因而閥座不會承受過大壓力,閥座密封不易變形,操作力矩輕,使用壽命長。
氣動球閥主要零件材料及適用溫度、介質
DN15-DN300 | ||||
材料代號 | C(WCB) | P(304) | R(316) | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球體 | 2Cr13、(304) | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥座密封 | 增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
適用溫度 | 聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃ |
注:金屬硬密封;適用于高溫、耐磨及各種粉塵與固體顆粒介質的工況,具有良好的剪切、自潔功能。
氣動球閥應用規范
設計制造標準 | 法蘭尺寸標準 | 結構長度標準 | 檢驗試驗標準 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
氣動球閥允許壓差(MPa)
公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
氣壓0.5MPa | 5.0 | 4.2 | 4.0 | 3.8 | 3.2 | 2.8 | 2.4 | 1.8 | 1.5 | 1.2 | 0.9 | 0.8 |
可根據壓差配置不同的執行器
氣動球閥性能規范
試驗壓力 | 公稱壓力(Mpa) | 壓力級(class) | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5~0.7 |

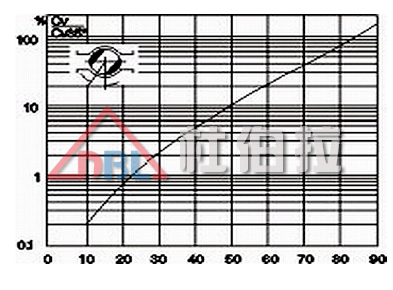

氣動球閥流量特性圖
氣動球閥流量特性表
開度 規格 | 不同開度下KV值 | ||||||||
10 o | 20 o | 30 o | 40 o | 50 o | 60 o | 70 o | 8 0 o | 90 o | |
50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
100 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
150 | 20 | 40 | 8/0 | 160 | 300 | 560 | 900 | 1400 | 2000 |
200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
氣動球閥技術性能參數
公稱通徑(DN) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
流量系數(KV) | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | |||
公稱壓力MPa | 1.6 2.5 4.0 6.4 | ||||||||||||||||
工作轉角 | 0-90o(±3 o可調) | ||||||||||||||||
泄漏量(Q) | 軟密封:O泄漏符合ANSI B16.104 5級 硬密封:≤10-4×閥的額定容量 | ||||||||||||||||
氣動執行機構 | 型號 | DA、GT、GTE系列;AW、AWS系列;ZSQ系列 | |||||||||||||||
壓力 | 0.3~0.7MPa(凈化壓縮空氣) | ||||||||||||||||
作用形式 | 雙作用/單作用(彈簧復位式) | ||||||||||||||||
控制型式 | 切斷型/調節型 | ||||||||||||||||
流量特性 | 調節型:近似等百分比;二位切斷型:快開性 | ||||||||||||||||
調節型 | 輸入信號 | 電信號:0~10mA、4~10mA 氣信號:20~100kPa | |||||||||||||||
基本誤差 | 帶定位器≤±2.5% | ||||||||||||||||
回 差 | 帶定位器≤±2.5% | ||||||||||||||||
切斷 | 回信電壓 | AC220V/DC24V/AC110V | |||||||||||||||
切斷時間 | ≤1.5S | ≤2S | ≤3S | ≤5S |
氣動球閥附件的選用(根據不同控制和要求可選擇下列附件):
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣閥門定位器、氣動閥門定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:手操機構
氣動球閥外形尺寸

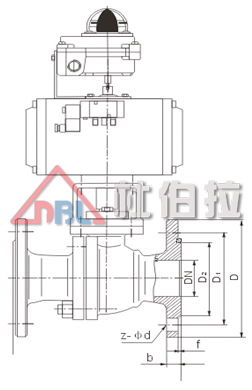

O型浮動球式結構,法蘭式連接外形尺寸表
公稱通徑 | 尺 寸 | |||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa | |||||||||||||
L | D | D1 | Z-фD | L | D | D1 | Z-фD | L | D | D1 | Z-фD | L | D | D1 | Z-фD | |
15 | 130 | 95 | 65 | 4-14 | 130 | 95 | 65 | 4-14 | 130 | 130 | 65 | 4-14 | 140 | 105 | 75 | 4-14 |
20 | 140 | 105 | 75 | 4-14 | 140 | 105 | 75 | 4-14 | 140 | 150 | 75 | 4-14 | 152 | 125 | 90 | 4-18 |
25 | 150 | 115 | 85 | 4-14 | 150 | 115 | 85 | 4-14 | 150 | 160 | 85 | 4-14 | 180 | 135 | 100 | 4-18 |
32 | 165 | 135 | 100 | 4-18 | 165 | 135 | 100 | 4-18 | 180 | 180 | 100 | 4-18 | 200 | 150 | 110 | 4-23 |
40 | 180 | 145 | 110 | 4-18 | 180 | 145 | 110 | 4-18 | 200 | 200 | 110 | 4-18 | 220 | 165 | 125 | 4-23 |
50 | 200 | 160 | 125 | 4-18 | 200 | 160 | 125 | 4-18 | 220 | 230 | 125 | 4-18 | 250 | 175 | 135 | 4-23 |
65 | 220 | 180 | 145 | 4-18 | 220 | 180 | 145 | 8-18 | 250 | 290 | 145 | 8-18 | 280 | 200 | 160 | 8-23 |
80 | 250 | 195 | 160 | 8-18 | 250 | 195 | 160 | 8-18 | 280 | 310 | 160 | 8-18 | 320 | 210 | 170 | 8-23 |
100 | 280 | 215 | 180 | 8-18 | 280 | 230 | 190 | 8-23 | 320 | 350 | 190 | 8-23 | 360 | 250 | 200 | 8-25 |
125 | 320 | 245 | 210 | 8-18 | 320 | 270 | 220 | 8-25 | 360 | 270 | 220 | 8-25 | 381 | 295 | 240 | 8-30 |
150 | 360 | 280 | 240 | 8-23 | 360 | 300 | 250 | 8-25 | 400 | 300 | 250 | 8-25 | 403 | 340 | 280 | 8-34 |
200 | 400 | 335 | 295 | 12-23 | 400 | 360 | 310 | 12-25 | 502 | 375 | 320 | 12-30 |

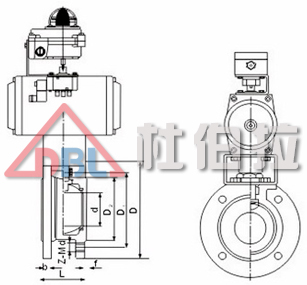

氣動球閥對夾式連接尺寸表
公稱通徑 | 尺 寸 | |||||||
L | D | D1 | D2 | d | b | f | Z-Md | |
15 | 35 | 95 | 65 | 45 | 15 | 14 | 2 | 4-M12 |
20 | 38 | 105 | 75 | 55 | 19 | 14 | 4-M12 | |
25 | 42 | 115 | 85 | 65 | 23.5 | 14 | 4-M12 | |
32 | 50 | 135 | 100 | 78 | 30 | 16 | 4-M16 | |
40 | 60 | 145 | 110 | 85 | 36 | 16 | 3 | 4-M16 |
50 | 70 | 160 | 125 | 100 | 45 | 16 | 4-M16 | |
65 | 95 | 180 | 145 | 120 | 58 | 18 | 4/8-M16 | |
80 | 118 | 195 | 160 | 135 | 67/76 | 20 | 8-M16 | |
100 | 145 | 215 | 180 | 155 | 76/92 | 20 | 8-M16 | |
125 | 175 | 245 | 210 | 185 | 100 | 22 | 8-M16 | |
150 | 210 | 280 | 240 | 210 | 125 | 24 | 8-M16 |

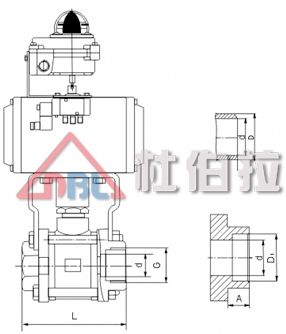

氣動球閥內螺紋、對焊式、承插焊式連接尺寸表
公 稱 通徑 DN(mm) | 尺 寸 | |||||||||
三段式 | 對焊式 | 承插爆式 | ||||||||
G | L | d | L | d | D | L | d | D1 | A | |
6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1~14.3 | 9.5 |
10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55~17.8 | 9.5 |
15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7~21.95 | 9.5 |
20 | 3/4 | 80 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05~27.3 | 11.1 |
25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8~34.05 | 12.7 |
32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55~42.8 | 14.3 |
40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65~48.9 | 15.89 |
50 | 2 | 140 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1~61.35 | 17.4 |
65 | 2 | 186 | 64 | 193 | 64 | 78 | ||||
80 | 3 | 206 | 78 | 222 | 78 | 94 | ||||
100 | 4 | 240 | 98 | 273 | 98 | 124 |
O型固定球式結構,法蘭式連接外形尺寸表
公稱通徑 | 尺 寸 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||
L | D | D1 | B | Z-фD | L | D | D1 | B | Z-фD | L | D | D1 | B | Z-фD | |
50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 |
65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 |
80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 |
125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 |
150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 |
200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 33 | 12-30 |
250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | |||||
300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | |||||
350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | |||||
400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | |||||
450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | |||||
500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 |
