■ 概述

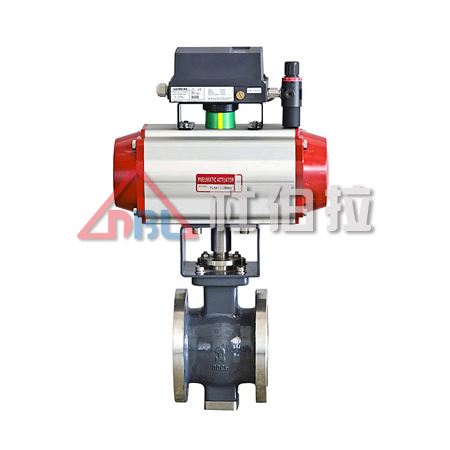

ZSHV型系列氣動V型球閥，球芯呈V型狀，可實現線性調節，可調范圍大。當閥門關閉時，V形缺口與閥座之間產生楔形剪切作用，具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸濁介質及粉粒狀介質。配用齒輪齒條式執行機構。結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用型分為單作用式和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉位置。產品廣泛應用于化工、石油、輕紡、電力、食品、制藥、造紙、航空航天等控制領域中。

■ 主要技術參數和性能

型式	直通式鑄造球閥
公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑	20	26	33	40	53	66	86	104	128	170	212	255	300	340
額定流量系數Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公稱壓力PN	PN1.6, 6.4MPa
泄漏量	軟密封：≤1.8×10^-7×△P×DN.l/h(試驗介質為液體：式中△P為壓差) 硬密封：≤10^-4×閥額定容量.l/h(閥額定容量的計算見附表)
氣源壓力	0.4～0.6MPa
連接形式	對夾式、法蘭式、管道法蘭按JB79-59標準
適用溫度	軟密封-40～+180℃ 硬密封-40～+450℃
球芯轉角	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
流量特性	近似等百分比(典型曲線圈見附錄)
閥體材質	鑄鋼、鑄不銹鋼
球芯型式	部分球帶有V形缺口
閥座材料	聚四氟乙烯、不銹鋼司鈦萊硬合金
基本誤差	≤全行程的±2％(帶定位器)
回差	≤全行程的2.0％(帶定位器)
死區	≤全行程的0.8％(帶定位器)

■ 主要配置附件

調節型：電氣閥門定位器、空氣過濾減壓器、手輪機構等
準切斷型：空氣過濾減壓器、電磁閥、閥位開關、手輪機構等

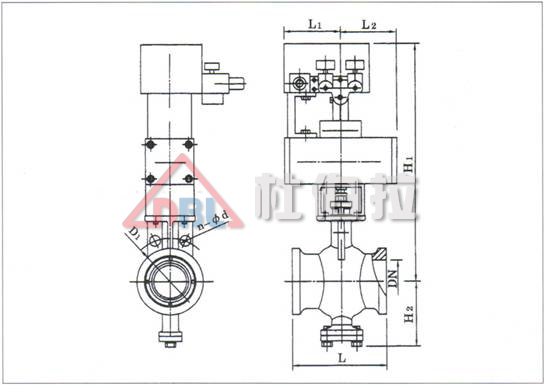

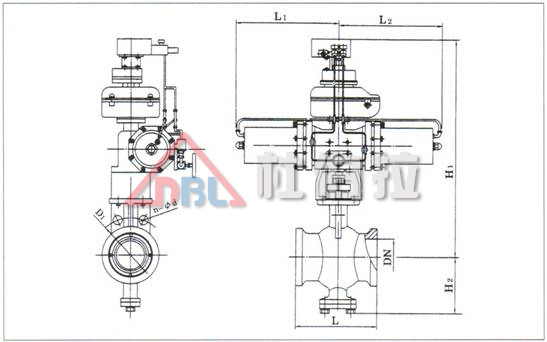

■ 外形及連接尺寸


ZSHV-16型

公稱通徑 DN	L	H₁		H₂	L₁		L₂		D₁	n-d
公稱通徑 DN	L	單作用	雙作用	H₂	單作用	雙作用	單作用	雙作用	D₁	n-d
25	102	388	359	60	125	56	125	56	85	4-14
32	102	396	396	65	125	96	125	96	100	4-18
40	114	406	406	75	125	96	125	96	110	4-18
50	124	484.5	484.5	95	159.5	123.5	159.5	123.5	125	4-18
65	143	526	499.5	105	200.5	123.5	200.5	123.5	145	4-18
80	165	743	536	120	324	150	644	150	160	8-18
100	194	756	549	140	324	150	644	150	180	8-18
125	213	809	773	165	398	324	627	324	210	8-18
150	229	993	793	185	556	324	776	324	240	8-23
200	243	1033	869	205	556	398	776	398	295	12-23
250	297	1080	1073	240	642	540	1016	540	355	12-25
300	338	1117	1113	290	759	540	1294	540	410	12-25
350	380	1326	1155	330	856	632	1399	632	470	16-25
400	420	1361	1190	360	856	632	1399	632	525	16-30


ZSHV-64型

公稱通徑DN	L	H₁		H₂	L₁		L₂		D₁	n-d
公稱通徑DN	L	單作用	雙作用	H₂	單作用	雙作用	單作用	雙作用	D₁	n-d
25	102	451.5	388	60	159.5	96	159.5	96	100	4-18
32	102	499.5	396	65	159.5	96	159.5	96	110	4-23
40	114	496	406	75	324	96	200.5	96	125	4-23
50	124	718	484.5	95	324	123.5	644	123.5	135	4-23
65	143	733	626	105	398	150	644	150	160	8-23
80	165	779	743	120	556	324	627	324	170	8-23
100	194	956	756	140	556	324	776	324	200	8-25
125	213	973	809	165	642	398	776	398	240	8-30
150	229	1000	825	185	759	398	1016	398	285	8-34
200	243	1137	1033	205	759	540	1294	540	345	12-34
250	297	1177	1073	240	856	540	1294	540	400	12-41
300	338	1361	1120	290		632	1399	632	460	16-41
350	380		1252	330		759		759	525	16-41
400	420		1287	360		759		759	585	16-48

■ 訂貨須知

訂貨時請注明：
1、產品型號
2、公稱通徑閥座直徑
3、公稱壓力
4、閥體和閥內組件材料
5、適用溫度
6、調節方式
7、雙作用或單作用(單作用請注明氣開式或氣閉式)
8、是否帶附件
9、連接型式
